MATCH Slate

Couverture intégrale de la surface ou en combinaison avec des revêtements de toiture en bardeaux.

Domaines d'application

Le système intégré MATCH Slate est prédestiné aux systèmes d'intégration au bâti avec des exigences esthétiques élevées. Surtout lorsque la conception du toit est basée sur un aspect de bardeaux classiques.

Fonctionnement

Le système est basé sur un lattage de toit conventionnel. Les panneaux solaires sont fixés sur le toit à l'aide de crochets MATCH discrets et forment une transition continue avec les extrémités du toit, ce qui évite les travaux de ferblanterie sur place.
MATCH Slate propose également une intégration parfaite avec les différents revêtements de toiture en bardeaux (par ex. composite aluminium, fibre-ciment, éléments en verre, etc.)

Type de montage

1 Préparer le lattage du toit.

2 Installer les crochets.

3 Poser les panneaux MATCH Slate.

Formats

Matrice : 2 x 3 HC-cellules (HC6)
Trame : 362 x 380 mm

Zellmatrix: 2 x 7 HC-Zellen (HC14)
Rastermass: 724 x 380 mm

Zellmatrix: 2 x 12 HC-Zellen (HC24)
Rastermass: 1086 x 380 mm

Flexibilité

Des formats standards conçus de manière intelligente donnent au système un haut degré de flexibilité. Les formats peuvent être combinés à volonté dans différentes méthodes de pose et confèrent ainsi au toit un caractère unique. Des tailles spécifiques au client peuvent être produites.

Normal HC14

Normal HC24

Versetzt HC24 mit HC6

Versetzt HC14 mit HC6

Combi

MATCH Slate peut être combiné librement avec d'autres méthodes de pose individuelles.

Design

MATCH Slate est disponible en standard dans les designs Fjord Totally Black, Creek Granite Grey, Creek Totally Black et Fjord Terracotta. Les couleurs et les surfaces de verre individuelles peuvent être conçues librement avec SOLARCOLOR.

Fjord Totally Black

Creek Granite Grey

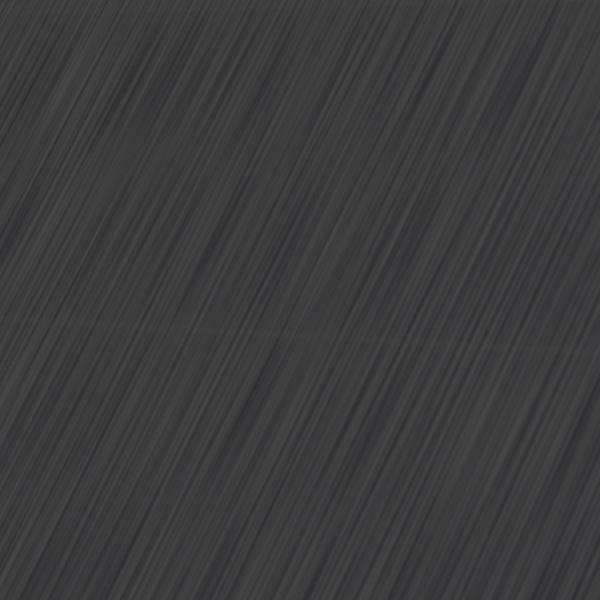

Creek Totally Black

Fjord Terracotta

Rive de toit en surplomb

Komplette Integration ohne Spenglerarbeiten

Rive de toit en surplomb

Type et temps de montage

MATCH Slate est posé comme des bardeaux classiques. Le temps d'installation se base également sur cette méthode.

Éléments

  • Panneau MATCH Slate
  • Crochet et butoir MATCH Slate
  • Dispositifs d'ancrage pour la sécurité des personnes (en option)

Exigences de sous-toiture

  • 6° - 13° : pour contrainte exceptionnelle
  • 14° - 25° : pour contrainte élevée
  • Inclinaison supérieure à 25° : Sous-toiture pour contrainte normal

Spécifications techniques


Type de panneau solaire : Bi-verre


Protection contre la grêle : Classe de protection 5 (grêlon de 50 mm)


Protection incendie : la couche supérieure et la face arrière sont en verre résistant à la chaleur. La construction est en aluminium. L'élément de construction est considéré comme un matériau incombustible au sens des établissements cantonaux d'assurance incendie.


Ventilation arrière : Par le biais du lattis en bois
